아시아에서 발발한 코로나 바이러스(Covid-19)는 이제 전 세계를 혼돈 속으로 빠트리고 있다. 지금까지는 코로나 바이러스 질환에 관한 기록은 이전부터 건강했거나 나이가 상대적으로 젊은 사람들에게 제한적인 것으로 보고했으나, Covid-19가 유럽에 진출한 이후에는 예외적인 사례도 등장했으므로 현재는 '세대불문' 모든 이들의 주의가 절실히 필요한 상황이다.
먼저 포스팅에 앞서 암울한 전 세계적 상황의 반전을 진심으로 바란다.
SIR Model(Susceptible-Infectious-Recovered Model)
Anderson Gray McKendrick
SIR 모델은 전염병이 유행할 때 감염자의 수를 최대한 정확하게 예측하기 위해 사용하는 대표적인 전염병 확산 모델(1927)이다. 스코틀랜드의 생화학자 켈멕(William Ogilvy Kermack, 1898-1970)과 같은 국적의 병리학자였던 맥켄드릭(A. G. McKendrick, 1876-1943)이 고안한 이론으로 미분방정식의 지식을 필요로 한다.
미분방정식의 작성에 앞서, 몇 가지 변수를 먼저 정의해보자.
- N: 국가의 총 인구수
- S(t): susceptible, 시간 t에서 아직 감염되지 않은 인구수
- I(t): infected, 시간 t에서 질병에 감염된 인구수
- R(t): recovered, 시간 t에서 질병으로부터 회복된 인구수
[출처: https://triplebyte.com/blog/modeling-infectious-diseases]
그리고 인구 변수의 특징 중 핵심은 아래와 같다.
- I 그룹은 질병에 감염된 사람으로 S 그룹에 감염을 유발할 수 있다.
- R 그룹은 전염병에 관한 면역력을 갖추어 회복한 사람으로 다시 감염(재감염)되지 않는다.
- 질병의 전파는 시간에 따라 S → I → R 순서를 갖는다.
[출처: https://www.lewuathe.com/covid-19-dynamics-with-sir-model.html]
다음, SIR model의 식은 시간에 따른 세 가지 변수(S, I, R)의 변화율을 미분방정식(상미분방정식)의 형태로 갖는다.
SIR 모델은 상미분방정식으로 2가지 새로운 매개변수(parameter)를 포함하고, 식은 각 유형의 인구수를 계산하는 데 사용된다.
1. 베타 β: 전파매개변수(A parameter controlling how much the disease can be transmitted through exposure)
2. 감마 γ: 회복매개변수(A parameter expressing how much the disease can be recovered in a specific period)
상미분방정식의 제약
1. 전체 인구수의 변화는 없다. 즉, 전체 인구수는 고정된 상수(constant)이다.
2. 감염 후 회복된 사람이 재감염되지 않는다.
3월 11일 기준 베타 값과 감마 값
첫 번째 식의 해석
1.
전염력(force of infection)은 전파매개변수에 비례한다.
- 전파매개변수란, 감염자와의 물리적 접촉(노출)에 의한 감염확률로 한 개인에 대한 전염병의 전염력은 감염자와의 접촉 빈도와 정비례한다.
- 전파매개변수는 감염자와의 물리적 접촉 확률에 접촉 시간을 곱한 값이다. 즉, 감염자와의 물리적 접촉이 빈번하거나, 감염자와 오래 같은 공간에 머무를 수록 전파매개변수 값은 급격히 증가한다.
2.
3.
마지막으로 dS/dt는 변수분리형 미분방정식이므로 변수분리형 미분방정식의 풀이법을 활용하면 시간에 따른 비감염자의 수의 동향을 확인할 수 있다.
- (-)부호는 전염병의 퍼짐에 따라 비감염자의 수가 줄어드는 음의 기울기를 의미한다.
두 번째 식의 해석
1. 회복매개변수: 감염된 환자가 회복될 확률로, 회복매개변수의 값이 클수록 I 그룹의 인원이 R 그룹으로 대폭 넘어간다.
2. 회복매개변수의 역수는 평균 감염 시간이다.

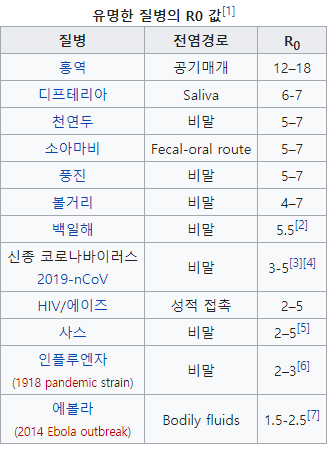

기초감염재생산수(Basic Reproduction Number)
전파매개변수와 회복매개변수의 비로 우리는 전염병이 전파되는 속도를 수치화할 수 있다.
- R0가 클수록 전염력이 크다고 할 수 있다.
Covid-19의 R0값은 1.4-3.9 정도이다.
[출처: Wikipedia]
[출처: https://triplebyte.com/blog/modeling-infectious-diseases]
시간에 따른 감염자 수의 변화는 (전염력×비감염자수) - (회복매개변수×감염자수)로
1. 회복매개변수×감염자수 값이 클수록 감염자의 수가 감소한다!
2. 회복매개변수의 값을 크게 하는 사회적 의료 서비스 제공, 개인 수준의 치료(건강 유지) 및 예방책(마스크 착용)이 필요하다!
세 번째 식의 해석
세 개의 미분방정식은 위와 같은 그래프로 묘사된다.
1. 파란색: 전염병에 감염되지 않은 인구수(비감염자)
2. 빨간색: 전염병에 감염되었다가 회복한 인구수(면역자)
3. 초록색: 전염병에 감염된 인구수(감염자)
SUMMARY
정리하자면, 전염병에 관한 세 개의 상미분방정식을 통해 우리는 다음과 같은 사항을 확인할 수 있다.
1. 전파매개변수의 값을 낮추고 회복매개변수의 값을 높일수록 인구 대비 전염병 면역자 수가 증가한다.
2. 전파매개변수는 감염자와의 접촉빈도와 접촉시간의 곱에 비례한다. 따라서 감염자의 물리적 접촉 빈도 및 시간을 줄이는 것이 좋다.
- 마스크 쓰기: 코로나 바이러스는 공기 중(airborne droplets) 전염으로 발생한다.
- 감염다발 지역 피하기
- 의료진 및 봉사단 방호복 착용
3. 회복매개변수는 개인 감염환자의 회복률을 반영하는 변수로 개별 환자의 적극적인 치료 및 사회적 의료 시스템 구축으로 수치 값을 향상시킬 수 있다.
